热力管道如何正确设置支座及安装

热力管道支架间距与安装方式

为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定:

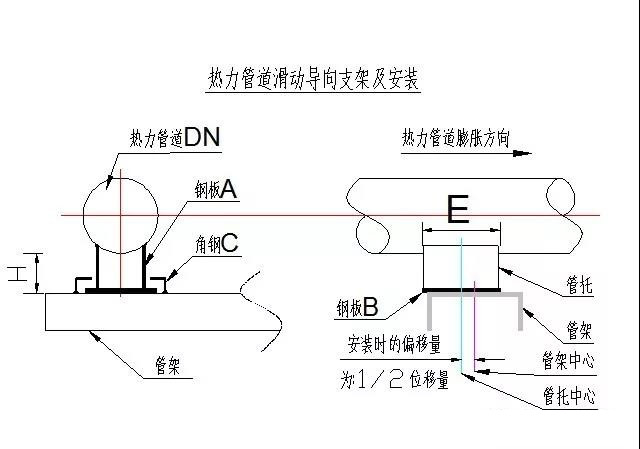

滑动导向支架:

滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。安装参考图如下：

1、 当管道DN＜100时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5;

2、 当管道200≥DN≥100时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角  钢L50X50X6;

3、 当管道300≥DN＞200时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X8

4、 当管道400≥DN＞300时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X10

5、 H视管道保温厚度定为:50～150mm;

6、 E视管道膨胀量定为:200～300mm;

7、 热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图

8、 支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示

9、 支架在管道中安装时应严禁在距离支架50mm以内的管道上设置焊口。

10、管架制作安装完后，涂二道防锈底漆，二道面漆；

    滑动支架：

滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位

移，其对水平摩擦力无严格限制。

1、 各材料规格、要求可按照上述滑动导向支架中的规定。

2、 其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。

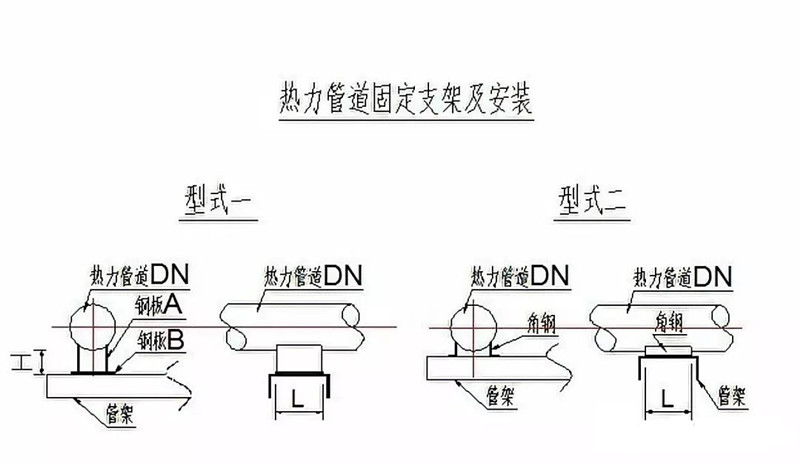

    固定支架：

固定支架用于管道不允许有任何位移的的场合;
