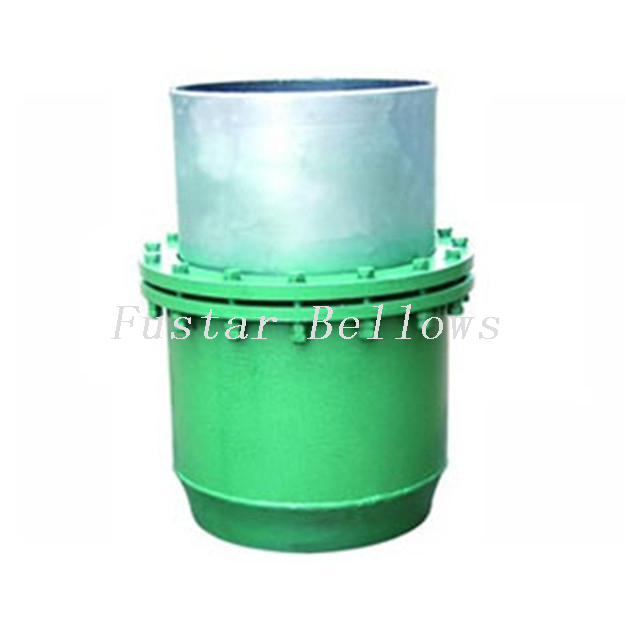

单向套筒补偿器
套筒式补偿器亦称管式伸缩节。套筒式补偿器/管式伸缩节是热流体管道的补偿装置,通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。套筒式补偿器/管式伸缩节采用新型的密封材料柔性石墨环，其具有强度大，不老化，效果好，维修方便等特点。管式伸缩节的使用寿命长，疲劳寿命与管道相当。
特征
套筒式补偿器亦称管式伸缩节，是热流体管道的补偿装置,主要用于直线管道的铺设.适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。套筒式补偿器/管式伸缩节适用于介质工程压力≤2.5MPa，介质温度-40℃～600℃。
套筒式补偿器/管式伸缩节采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04～0.10），不老化，效果好，维修方便等特点。
套筒式补偿器/管式伸缩节的使用寿命长，疲劳寿命与管道相当。套筒式补偿器/管式伸缩节滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，套筒式补偿器/管式伸缩节多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将管式伸缩节螺栓松开，取下压圈，在装进一层或两层密封环，压紧压圈，继续使用。
直埋型套筒式补偿器/管式伸缩节能直埋于地下，安装时可不设置维修井，工程造价低。
套筒式补偿器/管式伸缩节分单向型和双向型补偿结构，双向特点是不论介质从补偿器何端流入。套筒式补偿器/管式伸缩节两端的滑动套筒总是自由的滑动，达到双向补偿作用，增大补偿量。
技术参数
公称 直径 | 补偿量 单程△ | 接管 外径 | 外径 | 长度 | 单向摩擦 KN |
mm | mm | mm | mm | mm | 1.6Mpa |
50 | 150 | 57 | 230 | 610 | 1.72 |
65 | 150 | 76 | 250 | 610 | 2.68 |
80 | 150 | 89 | 265 | 610 | 3.42 |
100 | 150 | 108 | 280 | 610 | 4.51 |
125 | 150 | 133 | 310 | 610 | 5.23 |
150 | 250 | 159 | 335 | 810 | 7.89 |
200 | 250 | 219 | 415 | 810 | 13.10 |
250 | 250 | 273 | 465 | 860 | 19.5 |
300 | 250 | 325 | 520 | 860 | 24.72 |
350 | 250 | 377 | 570 | 860 | 29.15 |
400 | 300 | 426 | 620 | 970 | 37.63 |
450 | 300 | 480 | 670 | 970 | 44.59 |
500 | 300 | 530 | 730 | 990 | 52.16 |
600 | 300 | 630 | 830 | 990 | 59.47 |
700 | 400 | 720 | 930 | 1280 | 65.12 |
800 | 400 | 820 | 1030 | 1280 | 78.37 |
900 | 400 | 920 | 1135 | 1280 | 96.53 |
1000 | 500 | 1020 | 1235 | 1550 | 133.5 |
1100 | 500 | 1120 | 1340 | 1550 | 147.21 |
1200 | 500 | 1220 | 1440 | 1550 | 158.32 |
法兰供应符合GB / T 9119-2000标准，也可根据客户要求提供。
