DN2000-400MM
Fustar
73072900

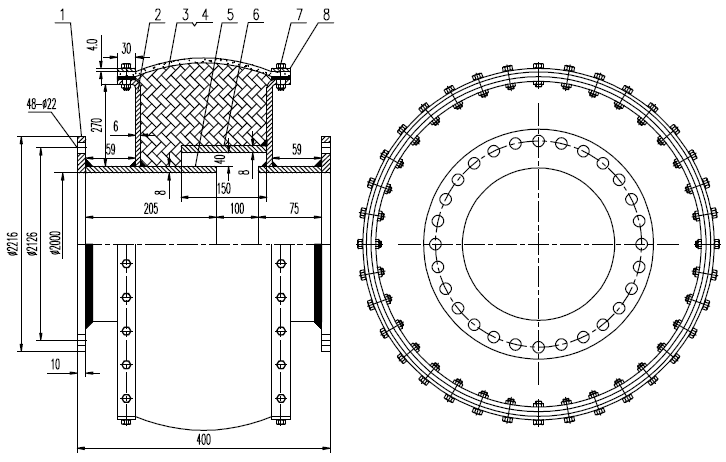

DN2000-400MM非金属波纹膨胀节结构图
1法兰：Q345碳钢; 2挡板：Q345碳钢; 3环形带组件：非金属复合材料;4填料：硅酸铝陶瓷纤维; 5接管：Q345; 6内管：Q345;
7螺栓+螺母+垫圈：Q235A; 8夹板：Q345

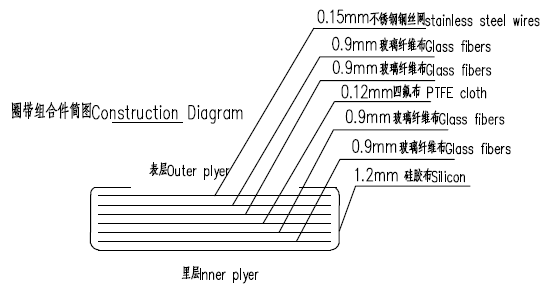

DN2000-400MM非金属波纹膨胀节非金属部分的结构
非金属织物层数取决于使用温度，压力，介质等条件来设计，我们通常设计的织物层如下：
1st ------ 0.15mm 不锈钢外层钢丝网
2nd------ 1.2mm 硅胶布
3rd------ 0.9mm * 2层 两层玻纤维
4rd------ 0.12mm 四氟布
5th------0.9mm* 2层 两层玻纤维

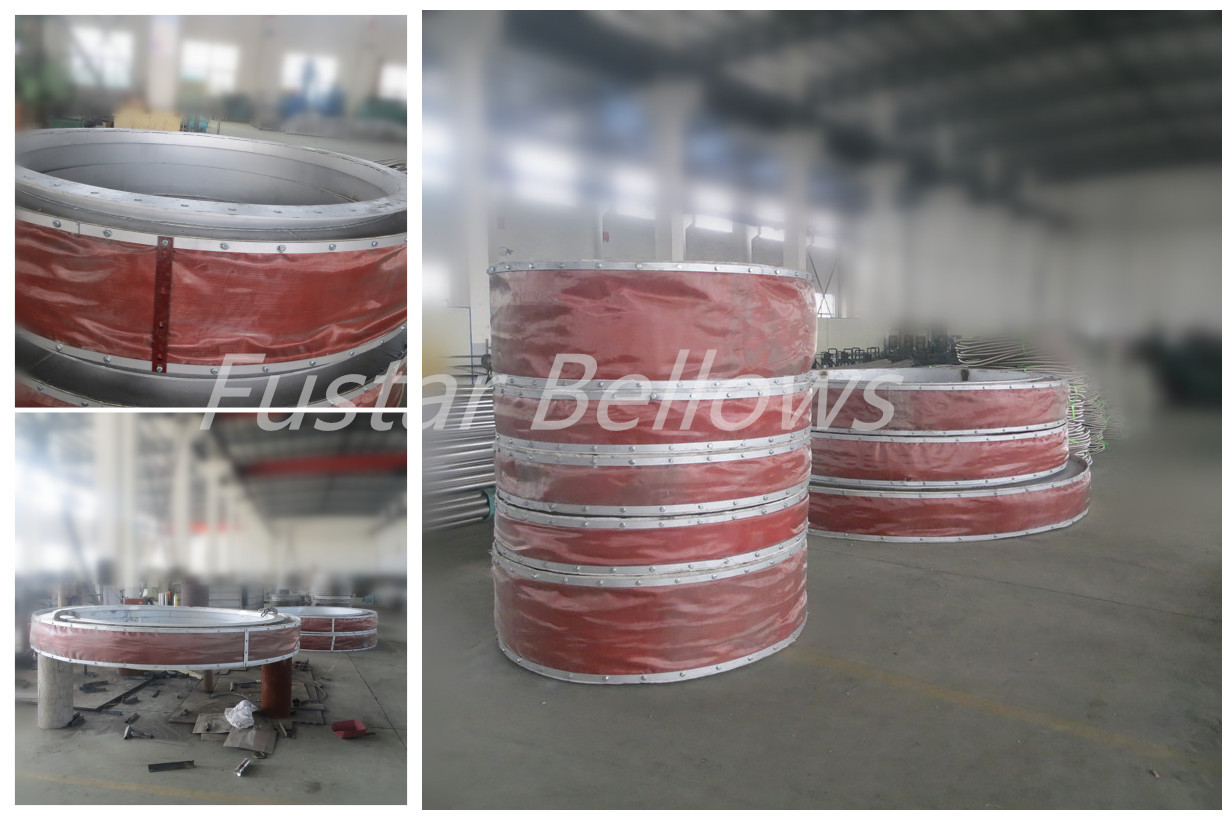

DN2000-400MM非金属织物波纹膨胀节生产图片
DN2000-400MM非金属波纹膨胀节结构图
1法兰：Q345碳钢; 2挡板：Q345碳钢; 3环形带组件：非金属复合材料;4填料：硅酸铝陶瓷纤维; 5接管：Q345; 6内管：Q345;
7螺栓+螺母+垫圈：Q235A; 8夹板：Q345
DN2000-400MM非金属波纹膨胀节非金属部分的结构
非金属织物层数取决于使用温度，压力，介质等条件来设计，我们通常设计的织物层如下：
1st ------ 0.15mm 不锈钢外层钢丝网
2nd------ 1.2mm 硅胶布
3rd------ 0.9mm * 2层 两层玻纤维
4rd------ 0.12mm 四氟布
5th------0.9mm* 2层 两层玻纤维
DN2000-400MM非金属织物波纹膨胀节生产图片
