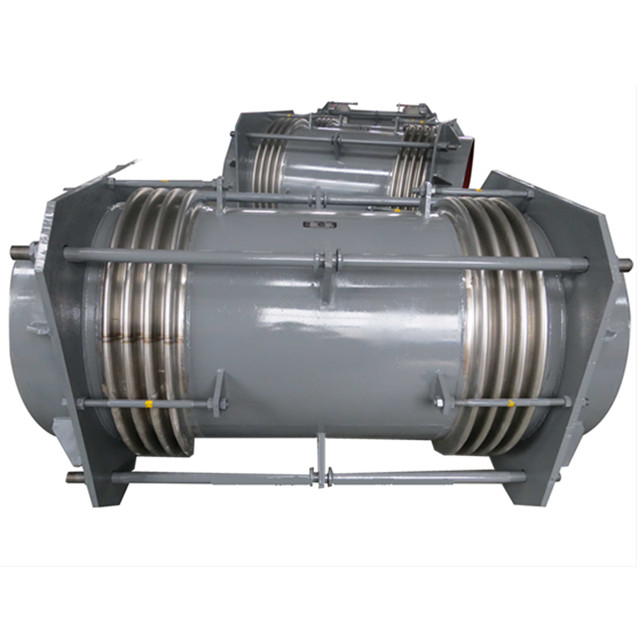

横向大拉杆波纹膨胀节
横向大拉杆波纹管膨胀节是由中间管连接的两个技术参数和波数相同的波纹管及拉杆、端板组成的挠性部件。主要用于补偿单平面或多平面弯曲管段的横向位移。由于拉杆能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此膨胀节两端的管道可使用中间固定支架或导向支架，降低施工成本，提高施工效率。

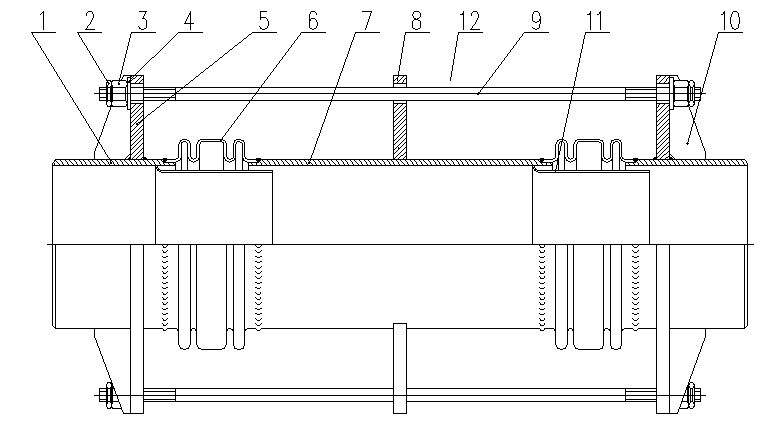

横向大拉杆波纹补偿器结构图和配件名称
|
|
横向大拉杆波纹膨胀节 | 图纸 |
序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
1 | 端接管 | SS304/碳钢 | 7 | 中间接管 | 碳钢 |
2&3 | 薄螺母&球面螺母 | 碳钢 | 8 | 导向板 | 碳钢 |
4 | 锥面垫片 | 碳钢 | 9 | 大拉杆 | 碳钢 |
5 | 环板 | 碳钢 | 10 | 筋板 | 碳钢 |
6 | 波纹管 | SS304 / SS316L / SS321 | 11 | 导流筒 | SS304/碳钢 |
横向大拉杆波纹膨胀节技术参数
| 通径 | 长度 | 轴向位移 | 轴向刚度 | 接口尺寸 | 径向尺寸 | 工作压力 |
| mm | mm | mm | N/mm | mm | mm | Mpa |
| 100 | 1200~3000 | 100~350 | 4~0.6 | Φ108X4 | 1200~3000 | 0.25~6.0 |
| 150 | 1200~3000 | 100~350 | 12~2 | Φ159X4.5 | 1200~3000 | 0.25~6.0 |
| 200 | 1200~3000 | 100~350 | 32~6 | Φ219X6 | 1200~3000 | 0.25~6.0 |
| 250 | 1200~3000 | 100~350 | 33~8 | Φ273X8 | 1200~3000 | 0.25~6.0 |
| 300 | 1500~3000 | 109~320 | 28~10 | Φ325X8 | 1500~3000 | 0.25~6.0 |
| 350 | 1500~3000 | 100~300 | 56~13 | Φ377X8 | 1500~3000 | 0.25~6.0 |
| 400 | 1500~3000 | 90~280 | 130~17 | Φ426X10 | 1500~3000 | 0.25~4.0 |
| 500 | 1500~3000 | 80~260 | 160~41 | Φ529X10 | 1500~3000 | 0.25~4.0 |
| 600 | 2000~3500 | 100~250 | 127~27 | Φ630X10 | 2000~3500 | 0.25~4.0 |
| 700 | 2000~3500 | 100~220 | 280~57 | Φ720X10 | 2000~3500 | 0.25~2.5 |
| 800 | 2000~3500 | 80~180 | 402~79 | Φ820X12 | 2000~3500 | 0.25~2.5 |
| 900 | 2500~4000 | 120~250 | 369~98 | Φ920X12 | 2500~4000 | 0.25~2.5 |
| 1000 | 2500~4000 | 108~240 | 416~106 | Φ1020X12 | 2500~4000 | 0.25~2.5 |
* 以上参数为常规尺寸，我们可以根据用户详细要求的尺寸和条件设计和生产。
