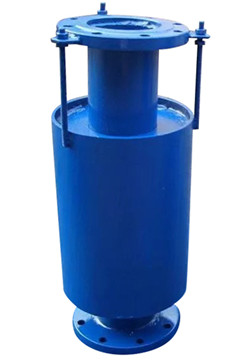

轴向外压式膨胀节
轴向外压式膨胀节的波纹管两端分别与外筒、内筒相连，波纹管波数较多。受外压作用式，它能吸收较大的轴向位移。安装时，内衬筒方向应与介质流向一致（膨胀节上有流向标志）；现场安装完后，必须拆除小拉杆；为了减少管架受力，可对此类膨胀节在安装前进行预变形（预拉、预压）。
膨胀节结构和材质
|  |

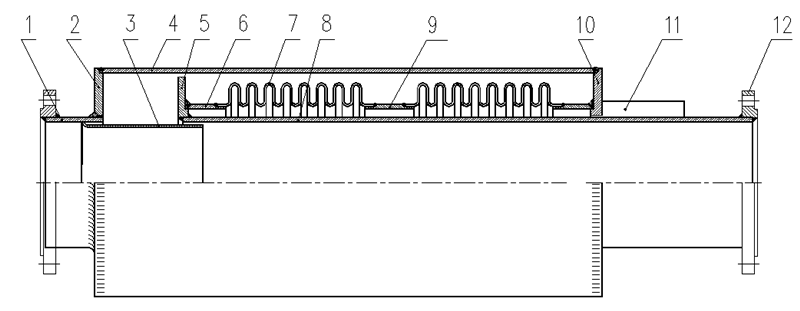

轴向外压式膨胀节 | 图纸 |
序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
1 | 短接管 | 碳钢 | 7 | 波纹管 | SS304 / SS316L / SS321 |
2 | 左环板 | 碳钢 | 8 | 长接管 | 碳钢 |
3 | 导流筒 | SS304 /碳钢 | 9 | 中间接管 | 碳钢 |
4 | 外壳 | 碳钢 | 10 | 右环板 | 碳钢 |
5 | 导向环板 | 碳钢 | 11 | 固定板 | 碳钢 |
6 | 外接管 | 碳钢 | 12 | 法兰 | SS304 /碳钢 |
轴向外压式膨胀节技术参数
通径 | 长度 | 轴向位移 | 轴向刚度 | 接口尺寸 D X S. | 径向尺寸 | 工作 压力 |
mm | mm | mm | N /mm | mm | mm | Mpa |
100 | 490〜800 | 30〜80 | 180〜460 | Φ108X4 | 340 | 0.25〜4.0 |
150 | 500〜860 | 32〜80 | 169〜410 | Φ219X4.5 | 440 | 0.25〜4.0 |
200 | 560〜880 | 40〜140 | 310〜720 | Φ219X6 | 529 | 0.25〜4.0 |
250 | 560〜1090 | 48〜146 | 389〜862 | Φ273X8 | 570 | 0.25〜4.0 |
300 | 720〜1360 | 56〜172 | 420〜910 | Φ325X8 | 650 | 0.25〜4.0 |
350 | 720〜1360 | 60〜172 | 463〜1059 | Φ377X8 | 675 | 0.25〜4.0 |
400 | 720〜1360 | 60〜172 | 637〜1273 | Φ426X10 | 740 | 0.25〜4.0 |
500 | 760〜1360 | 72〜168 | 799〜1598 | Φ529X10 | 880 | 0.25〜2.5 |
600 | 760〜1510 | 72〜168 | 1536〜3568 | Φ630X10 | 1030 | 0.25〜2.5 |
700 | 760〜1510 | 76〜180 | 1815〜3630 | Φ720X10 | 1120 | 0.25〜2.5 |
800 | 760〜1510 | 76〜180 | 1291〜2583 | Φ820X12 | 1260 | 0.25〜2.5 |
900 | 760〜1510 | 76〜180 | 1548〜2809 | Φ920X12 | 1380 | 0.25〜2.5 |
1000 | 760〜1510 | 76〜180 | 1573〜2936 | Φ1020X12 | 1480 | 0.25〜2.5 |
*以上数据根据压力PN16设计的常规尺寸，我们可以根据用户详细要求设计和生产膨胀节。
