DN25〜DN2000
Fustar
73072900
德标法兰连接钢衬四氟补偿器
 |  |

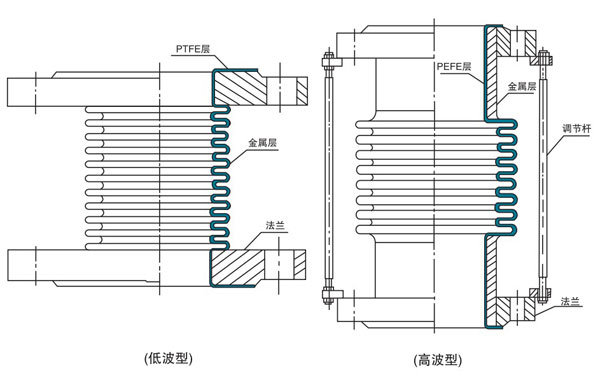

| 钢衬四氟补偿器 | 结构简图 |
四氟补偿器外层为不锈钢波纹管，内衬四氟，抵抗各种浓度的酸、碱、盐介质，可承受一定的压力，不必担心碰撞等。公称通径为DN25~DN2000MM, 持续抗疲劳寿命达到5000次，压力等级: PN0.6Mpa, PN1.0Mpa, PN1.6Mpa，工作温度：≤200 ℃。我们生产的类似产品有：碳钢膨胀节, 不锈钢波纹膨胀节，金属软管， 不锈钢网套四氟软管, 内衬四氟ptfe波纹膨胀节。
技术参数
| 规格 DN mm | 三波补偿能力 | 允许的工作压力 | 3 波长 L mm | 连接法兰尺寸 | ||||||||
| 轴向 △X mm | 横向 △Ymm | 角向 △θ | 内压 | 负压 | PN0.6Mpa | PN1.0Mpa | ||||||
| 02-1 | 02-2 | TF02-1 | TF02-2 | 02-1 | k | N-M | k | N-M | ||||
| 25 | 12 | 8 | 10 | 20 | 0.6 | 0.7 | 57 | 65 | 75 | 4-M10 | 85 | 4-M12 |
| 32 | 14 | 12 | 16 | 20 | 0.6 | 0.7 | 52 | 70 | 90 | 4-M12 | 100 | 4-M16 |
| 40 | 17 | 14 | 18 | 20 | 0.55 | 0.6 | 47 | 75 | 100 | 4-M12 | 110 | 4-M16 |
| 50 | 20 | 17 | 22 | 20 | 0.55 | 0.6 | 43 | 82 | 110 | 4-M12 | 125 | 4-M16 |
| 65 | 22 | 20 | 26 | 20 | 0.55 | 0.6 | 38 | 88 | 130 | 4-M12 | 145 | 4-M16 |
| 80 | 24 | 24 | 32 | 20 | 0.5 | 0.6 | 33 | 92 | 150 | 4-M16 | 160 | 8-M16 |
| 100 | 26 | 25 | 33 | 20 | 0.5 | 0.6 | 28 | 95 | 170 | 4-M16 | 180 | 8-M16 |
| 124 | 29 | 25 | 33 | 20 | 0.4 | 0.5 | 24 | 105 | 200 | 8-M16 | 210 | 8-M16 |
| 150 | 32 | 20 | 26 | 20 | 0.4 | 0.5 | 18 | 115 | 225 | 8-M16 | 240 | 8-M20 |
| 200 | 40 | 20 | 26 | 20 | 0.35 | 0.4 | 17 | 125 | 280 | 8-M16 | 295 | 8-M20 |
| 250 | 42 | 20 | 27 | 15 | 0.3 | 0.35 | 14 | 135 | 335 | 12-M16 | 350 | 12-M20 |
| 300 | 44 | 20 | 27 | 15 | 0.3 | 0.35 | 13 | 145 | 395 | 12-M20 | 400 | 12-M20 |
| 350 | 46 | 20 | 27 | 15 | 0.2 | 0.25 | 13 | 150 | 445 | 12-M20 | 460 | |
| 400 | 46 | 20 | 27 | 15 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-M22 |
| 450 | 48 | 12 | 16 | 15 | 0.1 | 0.1 | 11 | 180 | 550 | 16-M20 | 565 | 20-M22 |
| 500 | 48 | 12 | 16 | 15 | 0.08 | 0.1 | 11 | 200 | 600 | 20-M24 | 620 | 20-M27 |
| 600 | 49 | 12 | 16 | 15 | 0.05 | 0.06 | 10 | 220 | 705 | 24-M24 | 725 | 20-M27 |
| 700 | 50 | 12 | 16 | 15 | 0.05 | 0.06 | 10 | 240 | 810 | 24 M27 | ---- | ------ |
| 800 | 50 | 10 | 13 | 15 | 0.05 | 0.06 | 10 | 260 | 920 | 24 M27 | ---- | ------ |
| 900 | 50 | 10 | 13 | 15 | 0.03 | 0.035 | 9 | 280 | 1020 | 24 M27 | ---- | ------ |
| 1000 | 52 | 10 | 13 | 15 | 0.03 | 0.035 | 9 | 300 | 1120 | 28-M27 | ---- | ------ |
| 1200 | 52 | 8 | 10 | 15 | 0.03 | 0.035 | 7 | 320 | ---- | ------ | ---- | ------ |
| 1400 | 54 | 8 | 10 | 15 | 0.02 | 0.025 | 7 | 340 | ---- | ------ | ---- | ------ |
| 1600 | 54 | 8 | 10 | 15 | 0.01 | 0.01 | 7 | 360 | ---- | ------ | ---- | ------ |
特征
抗老化
四氟可以抗老化和吸收湿气，不受室外天气的影响，而橡胶和塑料软管硬度和重量较高，并且通常由于化学侵蚀，温度和气候的影响变得价格昂贵。
可替代设计
全方位的可选方案，可按照标准或者选择适合每个单独应用程序来使用。
端部四氟
通过整体内衬连环状的波纹管至端部，四氟翻边至密封面，使用时产生连续的无级介质流，是理想的"无菌"卫生无污染应用。这种设计消除了强腐蚀性介质对标准无内衬端接头的腐蚀。
通用性
在所有行业中，我公司可以解决补偿器在各应用中的使用问题，从而解决大量的流体输送问题。
温度范围
根据不同等级，压力和应用，可承受温度范围-100℃~ +200℃
无污染
四氟材料传播到食品，乳制品，药物等介质的味道，颜色或者污染均符合标准。
抗疲劳稳定性
四氟波纹管极其柔软，具有紧固，抗扭曲特性，更短的波纹管可以承受更大的弯曲半径，使软管成本更加经济效益。比起金属波纹管经常受柔性疲劳，氯化物应力腐蚀在蒸汽和其他领域的问题，四氟波纹管不会出现这些症状。
应用领域
化工 酸 核能
涂料 溶剂 船舶
生物制药 酿酒 石化
食品 钢厂 纺织
蒸汽 造纸 汽车
油罐管 印染 塑料
焦油沥青 化妆品 橡胶
饮用水 药品 生化药剂
