腰鼓式直管压力平衡膨胀节

直管压力平衡膨胀节广泛应用到冶炼、电厂、工业装备制造和工程管道管系的连接上，有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能，避免泄露污染造成海洋、天空、工厂等环境污染。

状态：

数量：



询价加入询价篮

型号：
DN100〜DN3000
产品品牌：
Fustar
产品编码：
83071000

产品描述

腰鼓式直管压力平衡膨胀节

腰鼓式直管压力平衡式波纹膨胀节是由一个工作波纹管或中间管所连接的两个工作波纹管和一个平衡波纹管及工作拉杆等结构件组成。主要用于吸收轴向与横向组合位移并能平衡波纹管压力推力的膨胀节。腰鼓式压力平衡补偿器的特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损。

腰鼓式直管压力平衡膨胀节结构

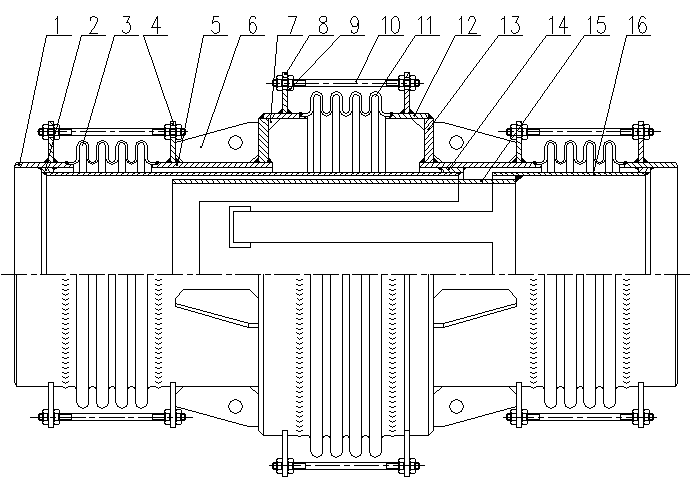

腰鼓式直管压力平衡膨胀节	结构图

序号	名称	材质	序号	名称	材质
1	端接管	碳钢	9	螺母	碳钢
2	衬环	碳钢	10	拉杆	碳钢
3	波纹管	SS304 / SS316L / SS321	11	波纹管	SS304 / SS316L / SS321
4	耳板	碳钢	12	外接管	碳钢
5	过渡接管	碳钢	13	环板	碳钢
6	外筋板	碳钢	14	内衬圈	碳钢
7	内筋板	碳钢	15	导流筒	SS304 /碳钢
8	耳板	碳钢	16	受力拉板	碳钢

直管压力平衡膨胀节技术参数

通径	长度	轴向位移	轴向刚度	接口尺寸	径向尺寸1	工作压力
mm	mm	mm	N /mm	mm	mm	Mpa
200	1560〜1960	42〜80	560〜320	Φ219X6	700	0.25〜1.6
250	1560〜1960	42〜80	594〜384	Φ273X8	760	0.25〜1.6
300	1650〜2200	56〜96	830〜516	Φ325X8	820	0.25〜1.6
350	1650〜2200	56〜96	847〜560	Φ377X8	880	0.25〜1.6
400	2000〜2800	68〜106	916〜612	Φ426X10	940	0.25〜1.6
450	2000〜2800	68〜106	823〜941	Φ478X10	1050	0.25〜1.6
500	2000〜2800	68〜106	934〜585	Φ529X10	1140	0.25〜1.6
600	2100〜3100	76〜112	1321〜943	Φ630X10	1240	0.25〜1.6
700	2100〜3100	76〜112	2141〜1162	Φ720X12	1340	0.25〜1.6
800	2100〜3100	88〜120	1778〜1043	Φ820X12	1440	0.25〜1.6
900	2100〜3200	88〜126	1643〜947	Φ920X12	1600	0.25〜1.6
1000	2100〜3200	88〜126	1724〜1097	Φ1020X12	1800	0.25〜1.6

* 以上参数是根据压力PN16设计的常规尺寸，我们可以根据用户详细要求的尺寸和条件设计和生产。

直管压力平衡补偿器性能

采用两种不同规格的波纹管组成，通常一种规格的平均直径是另一种的1.4倍，主要用于吸收轴向位移并能平衡波纹管的压力推力，其压力推力由波纹管自身结构件承受，管线固定支架仅考虑波纹管的弹性力及管道摩擦阻力。多用于不宜设置大推力固定支架的高物位直立管线或大直径管线中。
