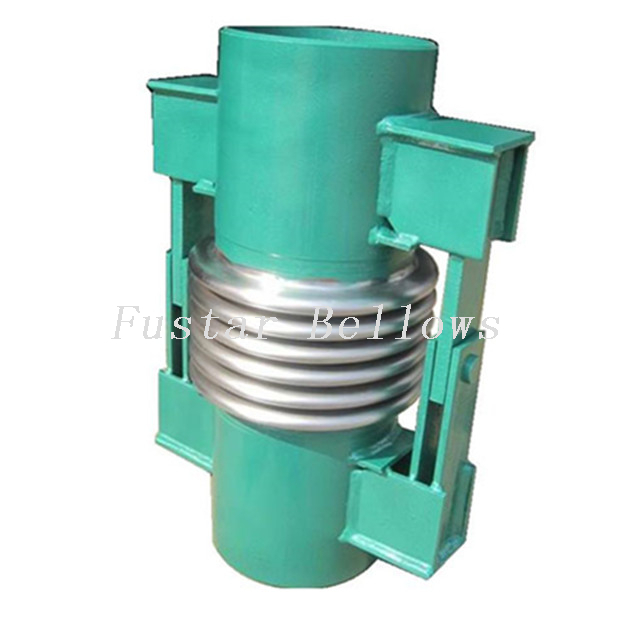

角向铰链型波纹管膨胀节

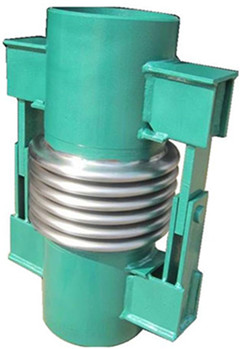

角向铰链型波纹补偿器由波纹管、端管相连的铰链板组成的挠性部件。一般为两个角向铰链型或两个万向铰链型与一个角向铰链一起配套组使用，适用于"L"型和"Ｚ"型管系中，主要以角偏转的方式补偿多平面弯曲管段的合成位移。单式铰链型波纹膨胀节通过其角度的变化来吸收管线、输送通道或容器等沿其轴向方向因热膨胀或收缩所引起的角向位移。
角向铰链膨胀节结构
|
|

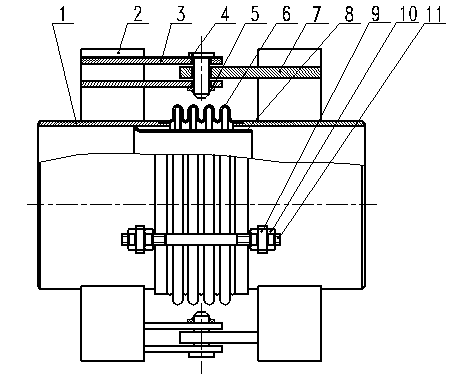

角向铰链型波纹膨胀节 | 结构图 |
序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
1 | 接管 | 碳钢 | 6 | 波纹管 | SS304 / SS316L / SS321 |
2 | 立板 | 碳钢 | 7 | 主拉板 | 碳钢 |
3 | 付拉板 | 碳钢 | 8 | 导流筒 | SS304 /碳钢 |
4 | 销轴 | 碳钢 | 9/10 | 耳板/螺母 | 碳钢/碳钢 |
5 | 挡圈 | 碳钢 | 11 | 螺柱 | 碳钢 |
角向铰链波纹膨胀节技术参数
通径 | 长度 | 轴向位移 | 轴向刚度 | 接口尺寸 | 径向尺寸 | 工作压力 |
mm | mm | mm | N /mm | mm | mm | Mpa |
100 | 540 | ±69〜12 | 12 | Φ108X4 | 250〜410 | 0.25〜2.5 |
150 | 720 | ±4〜12 | 61 | Φ159X4.5 | 330〜460 | 0.25〜2.5 |
200 | 760 | ±8〜12 | 83 | Φ219X6 | 400〜560 | 0.25〜2.5 |
250 | 820 | ±7.8〜12 | 131 | Φ273X8 | 480〜710 | 0.25〜2.5 |
300 | 900 | ±7.5〜12 | 244 | Φ325X8 | 540〜810 | 0.25〜2.5 |
350 | 1030 | ±7.5〜12 | 310 | Φ377X8 | 451〜900 | 0.25〜2.5 |
400 | 1030 | ±6.9〜11 | 406 | Φ426X10 | 660〜980 | 0.25〜2.5 |
500 | 1100 | ±4.5〜9 | 939 | Φ529X10 | 800〜1280 | 0.25〜2.5 |
600 | 1260 | ±4.5〜8 | 2072 | Φ630X10 | 930〜1350 | 0.25〜2.5 |
700 | 1260 | ±3.9〜6 | 3108 | Φ720X12 | 1030〜1400 | 0.25〜2.5 |
800 | 1260 | ±3.6〜6 | 3863 | Φ820X12 | 1130〜1500 | 0.25〜2.5 |
900 | 1340 | ±3.6〜6 | 4040 | Φ920X12 | 1250〜1730 | 0.25〜2.5 |
1000 | 1000 | ±2.4〜6 | 12705 | Φ1020X12 | 1370〜2000 | 0.25〜2.5 |
1100 | 1280 | ±2.4〜6 | 14292 | Φ1120X12 | 1510〜2200 | 0.25〜2.5 |
1200 | 1520 | ±3〜6 | 11936 | Φ1220X12 | 1620〜2400 | 0.25〜2.5 |
* 以上为常用的常规尺寸，我们可以根据用户详细要求的尺寸和条件设计和生产。
角向铰链型波纹补偿器的应用
主要应用于各种复杂管系，补偿管系的角向位移，如L型管道、Z型管道、U型管道等。
