DN50〜DN3000
Fustar
83071000

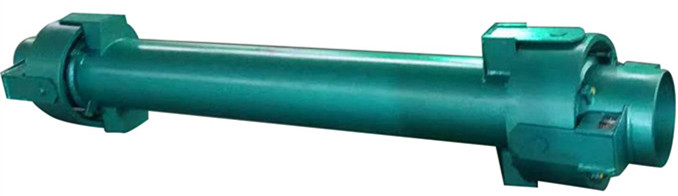

万向铰链型波纹膨胀节
万向铰链型波纹膨胀节由波纹管、平衡环及两对与平衡环和端管相连的铰链板组成的挠性部件。一般为两个万向铰链型或两个万向铰链型与一个单式铰链一起配套组使用，适用于"L"型和"Ｚ"型管系中。
万向铰链型膨胀节与铰链式不同处在于它有一个万向环，在万向环的周向有二对相互垂直的铰链结构，因此它能吸收任意平面的角向位移，同样吸收位移时需二个或三个组合使用。

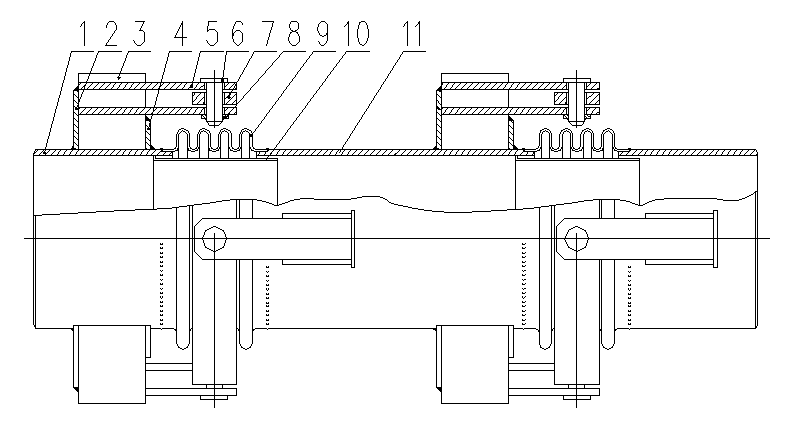

万向铰链膨胀节结构
|
|
万向铰链型波纹膨胀节 | 图纸 |
序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
1 | 接管 | 碳钢 | 7 | 万向环 | 碳钢 |
2 | 外鞍板 | 碳钢 | 8 | 挡圈 | 碳钢 |
3 | 立板 | 碳钢 | 9 | 波纹管 | SS304 / SS316L / SS321 |
4 | 内鞍板 | 碳钢 | 10 | 导流筒 | SS304 /碳钢 |
5&6 | 铰链板/销轴 | 碳钢 | 11 | 中间接管 | 碳钢 |
万向铰链型膨胀节技术参数
通径 | 长度 | 角向位移 | 角向刚度 | 接口尺寸 | 径向尺寸D1 | 工作压力 |
mm | mm | mm | N /mm | mm | mm | Mpa |
100 | 540 | ±69〜12 | 12 | Φ108X4 | 250〜410 | 0.25〜2.5 |
150 | 720 | ±4〜12 | 61 | Φ159X4.5 | 330〜460 | 0.25〜2.5 |
200 | 760 | ±8〜12 | 83 | Φ219X6 | 400〜560 | 0.25〜2.5 |
250 | 820 | ±7.8〜12 | 131 | Φ273X8 | 480〜710 | 0.25〜2.5 |
300 | 900 | ±7.5〜12 | 244 | Φ325X8 | 540〜810 | 0.25〜2.5 |
350 | 1030 | ±7.5〜12 | 310 | Φ377X8 | 451〜900 | 0.25〜2.5 |
400 | 1030 | ±6.9〜11 | 406 | Φ426X10 | 660〜980 | 0.25〜2.5 |
500 | 1100 | ±4.5〜9 | 939 | Φ529X10 | 800〜1280 | 0.25〜2.5 |
600 | 1260 | ±4.5〜8 | 2072 | Φ630X10 | 930〜1350 | 0.25〜2.5 |
700 | 1260 | ±3.9〜6 | 3108 | Φ720X12 | 1030〜1400 | 0.25〜2.5 |
800 | 1260 | ±3.6〜6 | 3863 | Φ820X12 | 1130〜1500 | 0.25〜2.5 |
900 | 1340 | ±3.6〜6 | 4040 | Φ920X12 | 1250〜1730 | 0.25〜2.5 |
1000 | 1000 | ±2.4〜6 | 12705 | Φ1020X12 | 1370〜2000 | 0.25〜2.5 |
1100 | 1280 | ±2.4〜6 | 14292 | Φ1120X12 | 1510〜2200 | 0.25〜2.5 |
1200 | 1520 | ±3〜6 | 11936 | Φ1220X12 | 1620〜2400 | 0.25〜2.5 |
* 以上是常用的常规尺寸，我们可以根据用户详细要求的尺寸和条件设计和生产。
万向铰链波纹膨胀节的特点
·万向铰链补偿器可以通过管道或容器中轴向热膨胀或压缩引起的角度变化来吸收任何角度偏差。
·主要用于复杂的管道系统，以满足各角度偏转要求，如"L"，"Z"和"U"管道系统。
·铰链型补偿器设计应用于 "Z" 管道系统，以满足热膨胀影响的角度偏差。铰链波纹补偿器的预拉伸可以提供更多的补偿能力。
