DN500*2000
Fustar
83071000

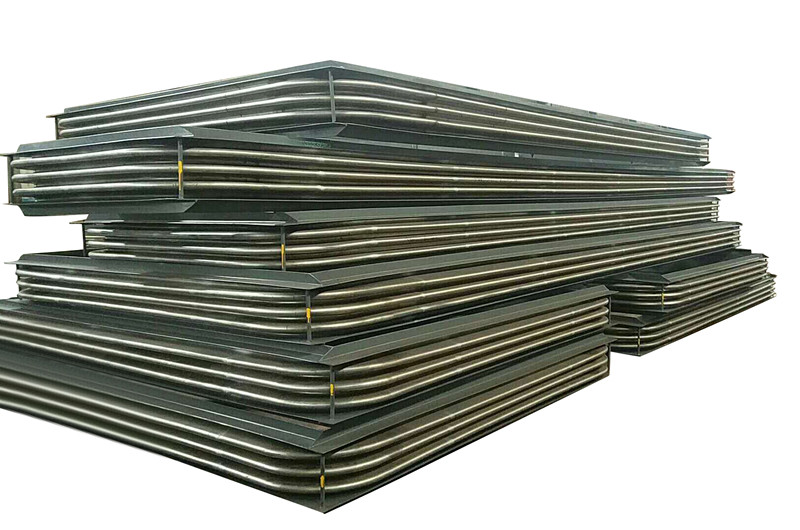

焊接式矩形金属补偿器
焊接矩形膨胀节主要用于低压管道系统，包括燃气涡轮排气系统，涡轮/冷凝器连接，锅炉，烟气管道，除尘器等。
本公司生产符合CE标准，EJMA标准及其他非标准的矩形波纹金属补偿器，可根据客户的不同要求设计。

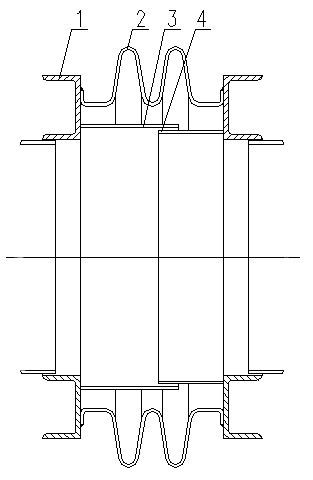

矩形波纹补偿器结构
|
|
焊接式矩形金属补偿器 | 图纸 |
序号 | 名称 | 材质 | 备注 |
1 | 框架接管 | 碳钢 | ----------- |
2 | 波纹管 | SS304 / SS316L / SS321 | 环形波纹管 |
3 | 外导流筒 | SS304 /碳钢 | ----------- |
4 | 内导流筒 | SS304 /碳钢 | ----------- |
矩形补偿器技术参数
波形 | 波角 | 波纹代码 | 波高 | 波距 | 波数 | 设计压力 | 轴向位移 | 总长度 |
mm | mm | n | mm | mm | mm | |||
|
U圆角 | U1 | 80 | 60 | 1 | 1 | 20 | 400 |
2 | 40 | 500 | ||||||
3 | 60 | 600 | ||||||
4 | 80 | 700 | ||||||
U单斜角 | U2 | 100 | 100 | 2 | 0.5 | 52 | 700 | |
3 | 78 | 750 | ||||||
4 | 104 | 800 | ||||||
6 | 156 | 1000 | ||||||
CE标准-全高 |
CE圆角 | V | 216 | 86 | 1 | 0.5 | 48 | 500 |
2 | 72 | 306 | ||||||
3 | 96 | 392 | ||||||
4 | 195 | 528 | ||||||
CE标准-半高 |
CE圆角 | V | 108 | 59 | 2 | 0.5 | 24 | 180 |
3 | 48 | 239 | ||||||
4 | 72 | 298 | ||||||
6 | 96 | 378 |

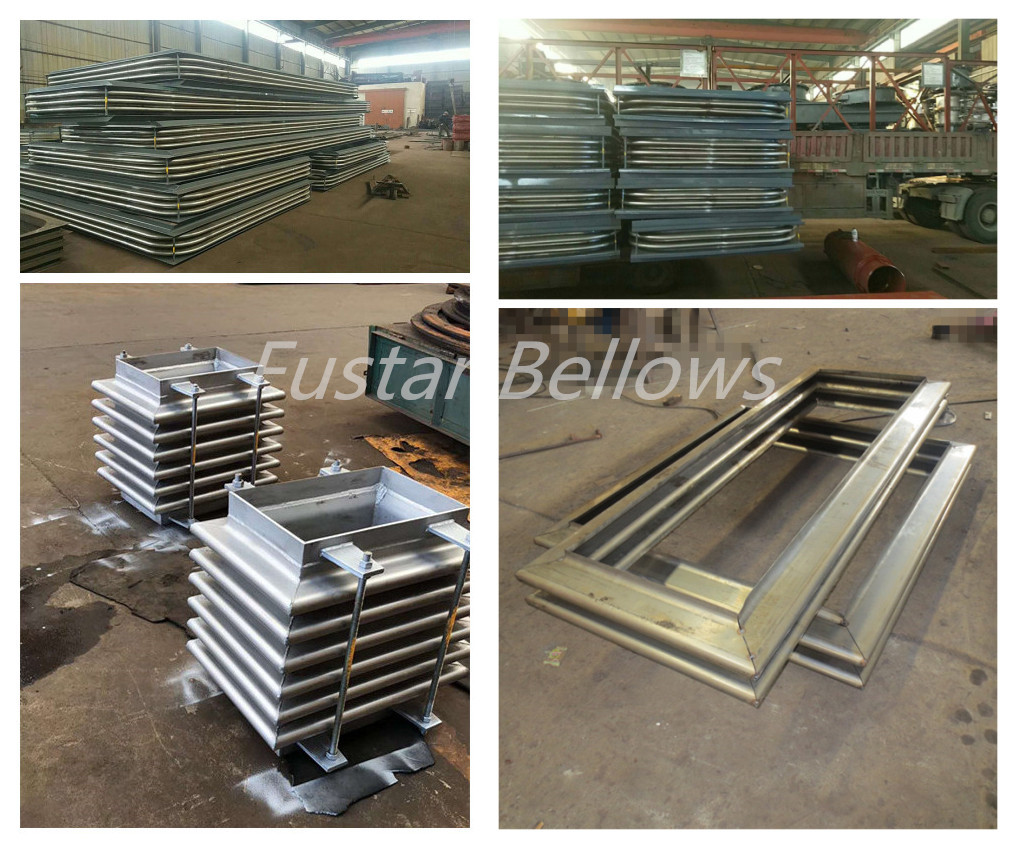

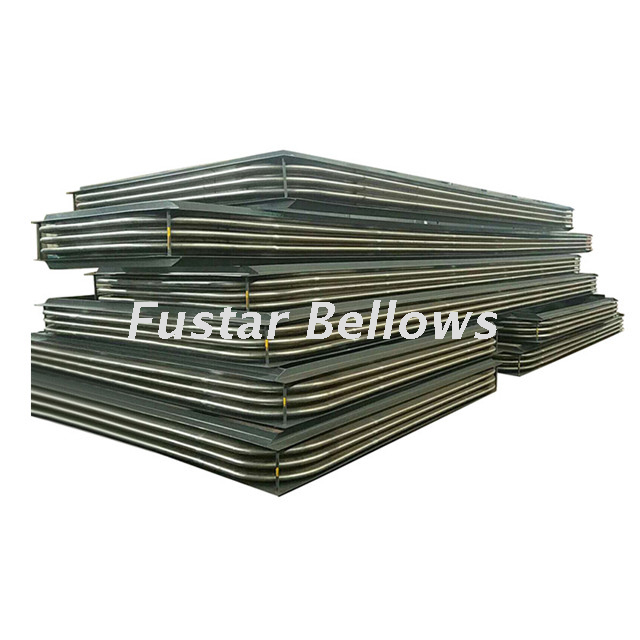

焊接式矩形金属补偿器成品图片
