金属法兰矩形膨胀节
我公司设计和生产法兰矩形波纹管膨胀节方面积累了多年的经验,它主要用于输送气体和粉尘,优化的波形参数使产品结构紧凑,补偿大,刚度小,寿命长。该矩形膨胀节广泛应用于电力,冶金,石化,水泥等行业。
我们生产符合CE标准,EJMA标准和其他非标准的矩形波纹金属补偿器,可根据客户的不同要求设计。
法兰矩形波纹膨胀节规格
通径:根据客户要求任何尺寸
连接:法兰
材质:不锈钢SS304,SS316L,SS321;低合金钢;碳钢
角结构:CE圆角,单斜角,双斜角
设计压力:0.1~0.25Mpa
设计温度: - 20℃~800℃
生产标准:GB / T12777-2008
法兰式矩形膨胀节技术参数
波形 | 波角 | 波代码 | 波高 | 波距 | 波数 | 设计压力 | 轴向位移 | 总长度 |
mm | mm | n | Mpa | mm | mm | |||
|
U圆角 | U1 | 80 | 60 | 1 | 1 | 20 | 400 |
2 | 40 | 500 | ||||||
3 | 60 | 600 | ||||||
4 | 80 | 700 | ||||||
U单斜角 | U2 | 100 | 100 | 2 | 0.5 | 52 | 700 | |
3 | 78 | 750 | ||||||
4 | 104 | 800 | ||||||
6 | 156 | 1000 | ||||||
|
CE圆角 | V | 216 | 86 | 1 | 0.5 | 48 | 500 |
2 | 72 | 306 | ||||||
3 | 96 | 392 | ||||||
4 | 195 | 528 | ||||||
CE半高 | CE圆角 | V | 108 | 59 | 2 | 0.5 | 24 | 180 |
3 | 48 | 239 | ||||||
4 | 72 | 298 | ||||||
6 | 96 | 378 |
*以上数据是基于压力PN16的常规尺寸,我们可以根据用户的详细要求尺寸和条件进行设计和生产。
法兰矩形金属膨胀节适用于燃气涡轮排气系统,涡轮机或者冷凝器的连接部位,热水器的排气口,压力通风扇的封口,废气排放管道,交流换热器,沉淀器和其它的蒸汽及大型管道系统。

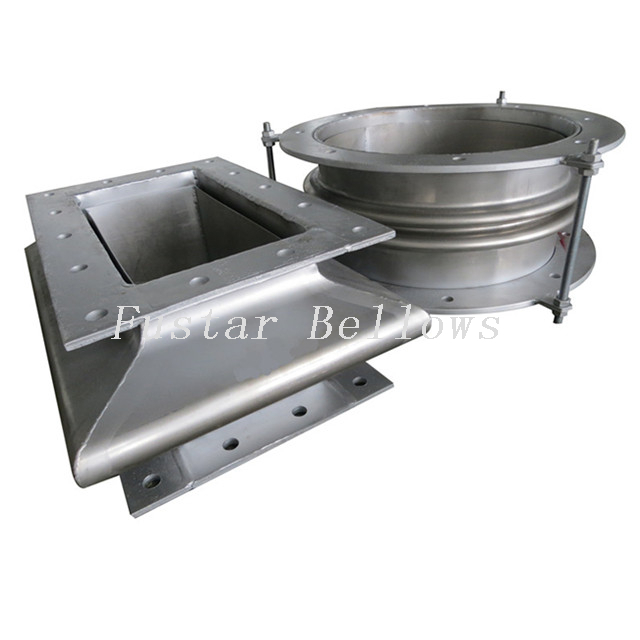

法兰矩形膨胀节图片
