直埋波纹管膨胀节

我们是一家专业生产膨胀节，柔性金属软管的工厂，在中国已有20多年的历史。我们生产的膨胀节有轴向内外压式膨胀节，万向铰链膨胀节，直管压力平衡波纹膨胀节，直埋式膨胀节，非金属膨胀节等，广泛应用于石油，化工，航天，冶炼，机械，建筑等领域。

状态：

数量：



询价加入询价篮

型号：
DN25〜DN1300
产品品牌：
Fustar
产品编码：
83071000

产品描述

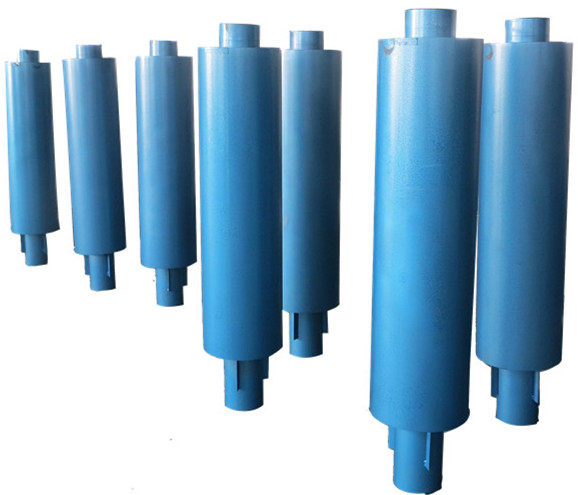

直埋波纹管膨胀节
直埋波纹膨胀节主要用于吸收直埋管线沿其轴线方向因热膨胀或收缩所引起的轴向位移。具有抗土壤压力，能够自导向，并能达到与直埋管道同寿命、不需维修及更换的特点。该产品设计为补偿限位结构，管线敷设可以不设导向支架。用于管道输送腐蚀介质或环境有腐蚀介质时，可在波纹管内壁或外壁涂防腐层。

直埋波纹膨胀节结构

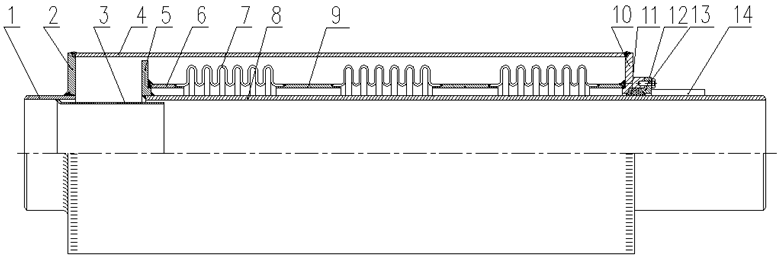

直埋波纹膨胀节	结构图

序号	名称	材质	序号	名称	材质
1	短接管	碳钢	8	长接管	碳钢
2	左环板	碳钢	9	中间接管	碳钢
3	导流套	SS304 /碳钢	10	右环板	碳钢
4	外壳	碳钢	11	石墨盘根	石墨
5	导向板	碳钢	12	挡圈	碳钢
6	外接管	碳钢	13	压紧环	碳钢
7	波纹管	SS304 / SS316L / SS321	14	固定板	碳钢

直埋补偿器技术参数

通径	长度	轴向位移	轴向刚度	接口尺寸	径向尺寸	工作压力
mm	mm	mm	N /mm	mm	mm	Mpa
100	600	60〜90	74〜112	Φ108X4	270	0.25〜2.5
150	750	70〜110	82〜120	Φ159X4.5	370	0.25〜2.5
200	780	70〜130	85〜125	Φ219X6	400	0.25〜2.5
250	780	70〜130	93〜132	Φ273X8	470	0.25〜2.5
300	850	80〜130	95〜142	Φ325X8	550	0.25〜2.5
350	780	80〜130	98〜151	Φ377X8	650	0.25〜2.5
400	850	80〜130	104〜170	Φ426X10	680	0.25〜2.5
500	900	80〜130	110〜180	Φ529X10	750	0.25〜2.5
600	1100	100〜150	120〜205	Φ630X10	800	0.25〜2.5
700	1100	100〜150	125〜210	Φ720X12	1200	0.25〜2.5
800	1100	100〜150	130〜215	Φ820X12	1300	0.25〜2.5
900	1200	110〜160	135〜230	Φ920X12	1400	0.25〜2.5
1000	1200	110〜160	138〜242	Φ1020X12	1500	0.25〜2.5

* 以上为常规尺寸，我们可以根据用户详细要求的尺寸和条件设计和生产。
