DN100〜DN1600
Fustar
83071000

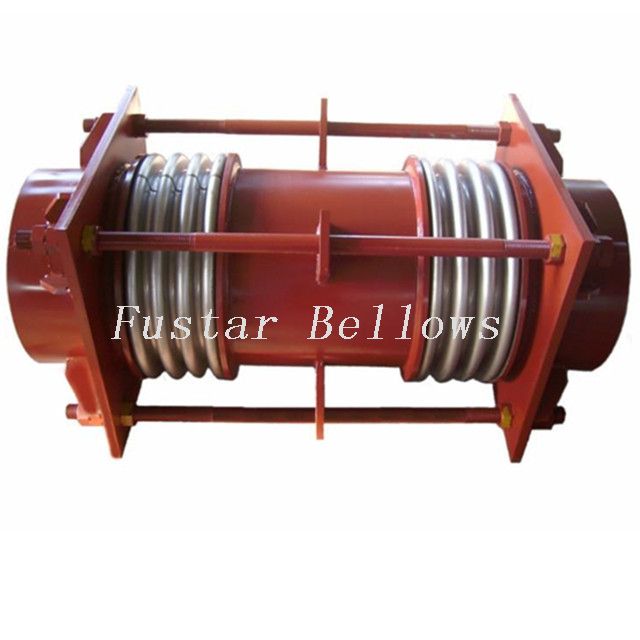

煤粉管道专用波纹膨胀节
我们依据美国《EJMA》设计开发出目前最理想的煤粉管道专用波纹膨胀节，该波纹膨胀节管件除环板和波纹管外，全部采用陶瓷复合钢管，其耐磨性相当于普通钢管30倍以上，并可在900℃以下长期使用。补偿器的密封采用微型不锈钢球和不锈钢丝布的巧合组合，彻底实现了煤粉管道长期安全可靠运行。实现补偿的元件为不锈钢波纹管或织物纤维布，不但能轴向位移，还可任意向的横向位移，该补偿器可满足各类机组的要求。
煤粉管道小拉杆波纹膨胀节由两段波纹管、中间接管及带有限位螺母的小拉杆等零件组成。具有柔性好、耐腐蚀、耐高温、耐磨损和疲劳寿命长的特点，可吸收管道的轴向、横向及角向位移。

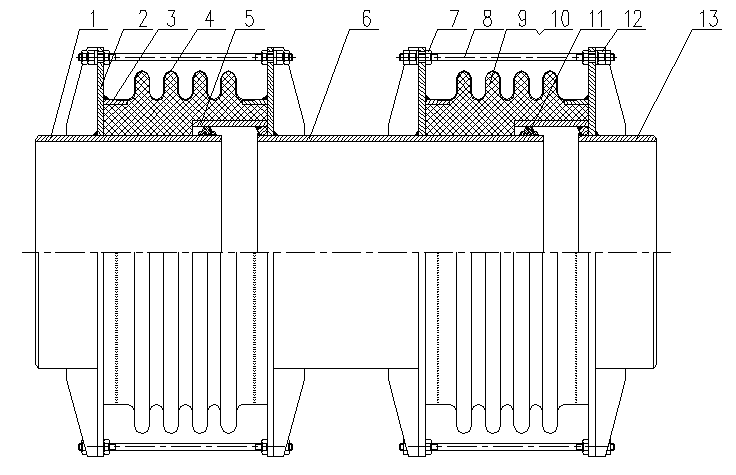

煤粉管道补偿器结构
|
|
煤粉管道专用波纹膨胀节 | 结构图 |
| 序号 | 名称 | 材质 |  序号 | 名称 | 材质 |
| 1 | 接管 | 碳钢 | 7&8 | 螺母/螺柱 | 碳钢 |
| 2 | 环板 | 碳钢 | 9 | 填料 | 碳钢 |
| 3 | 短接管 | 碳钢 | 10 | 钢丝网 | SS304 |
| 4 | 波纹管 | SS304/SS316L/SS321 | 11 | 挡圈 | 碳钢 |
| 5 | 导流筒 | SS304/碳钢 | 12 | 球面垫圈 | 碳钢 |
| 6 | 中间接管 | 碳钢 | 13 | 端接管 | 碳钢 |
煤粉管道膨胀节技术参数
通径 | 波数 | 轴向 | 横向 | 径向外径 | ||||
位移 | 刚度 | 位移 | 刚度 | 位移 | 刚度 | |||
mm | n | mm | N /mm | 长度2000mm | 长度3000mm | mm | ||
300 | 8 | 140 | 193 | 300 | 9 | 500 | 3 | 540 |
12 | 220 | 129 | 300 | 6 | 500 | 2 | ||
350 | 8 | 140 | 215 | 300 | 12 | 500 | 4 | 580 |
12 | 220 | 143 | 300 | 8 | 500 | 3 | ||
400 | 8 | 140 | 236 | 300 | 16 | 500 | 6 | 687 |
12 | 220 | 158 | 300 | 6 | 500 | 4 | ||
450 | 8 | 200 | 302 | 300 | 25 | 500 | 9 | 700 |
12 | 300 | 202 | 300 | 16 | 500 | 6 | ||
500 | 8 | 200 | 321 | 300 | 31 | 500 | 11 | 806 |
12 | 300 | 214 | 300 | 20 | 500 | 7 | ||
600 | 8 | 200 | 352 | 300 | 45 | 500 | 16 | 920 |
12 | 300 | 235 | 300 | 29 | 500 | 11 | ||

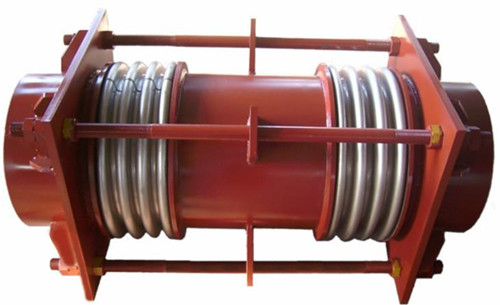

煤粉管道专用波纹膨胀节
我们依据美国《EJMA》设计开发出目前最理想的煤粉管道专用波纹膨胀节，该波纹膨胀节管件除环板和波纹管外，全部采用陶瓷复合钢管，其耐磨性相当于普通钢管30倍以上，并可在900℃以下长期使用。补偿器的密封采用微型不锈钢球和不锈钢丝布的巧合组合，彻底实现了煤粉管道长期安全可靠运行。实现补偿的元件为不锈钢波纹管或织物纤维布，不但能轴向位移，还可任意向的横向位移，该补偿器可满足各类机组的要求。
煤粉管道小拉杆波纹膨胀节由两段波纹管、中间接管及带有限位螺母的小拉杆等零件组成。具有柔性好、耐腐蚀、耐高温、耐磨损和疲劳寿命长的特点，可吸收管道的轴向、横向及角向位移。
煤粉管道补偿器结构
|
|
煤粉管道专用波纹膨胀节 | 结构图 |
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 接管 | 碳钢 | 7&8 | 螺母/螺柱 | 碳钢 |
| 2 | 环板 | 碳钢 | 9 | 填料 | 碳钢 |
| 3 | 短接管 | 碳钢 | 10 | 钢丝网 | SS304 |
| 4 | 波纹管 | SS304/SS316L/SS321 | 11 | 挡圈 | 碳钢 |
| 5 | 导流筒 | SS304/碳钢 | 12 | 球面垫圈 | 碳钢 |
| 6 | 中间接管 | 碳钢 | 13 | 端接管 | 碳钢 |
煤粉管道膨胀节技术参数
通径 | 波数 | 轴向 | 横向 | 径向外径 | ||||
位移 | 刚度 | 位移 | 刚度 | 位移 | 刚度 | |||
mm | n | mm | N /mm | 长度2000mm | 长度3000mm | mm | ||
300 | 8 | 140 | 193 | 300 | 9 | 500 | 3 | 540 |
12 | 220 | 129 | 300 | 6 | 500 | 2 | ||
350 | 8 | 140 | 215 | 300 | 12 | 500 | 4 | 580 |
12 | 220 | 143 | 300 | 8 | 500 | 3 | ||
400 | 8 | 140 | 236 | 300 | 16 | 500 | 6 | 687 |
12 | 220 | 158 | 300 | 6 | 500 | 4 | ||
450 | 8 | 200 | 302 | 300 | 25 | 500 | 9 | 700 |
12 | 300 | 202 | 300 | 16 | 500 | 6 | ||
500 | 8 | 200 | 321 | 300 | 31 | 500 | 11 | 806 |
12 | 300 | 214 | 300 | 20 | 500 | 7 | ||
600 | 8 | 200 | 352 | 300 | 45 | 500 | 16 | 920 |
12 | 300 | 235 | 300 | 29 | 500 | 11 | ||
