DN10~80
Fustar
83071000

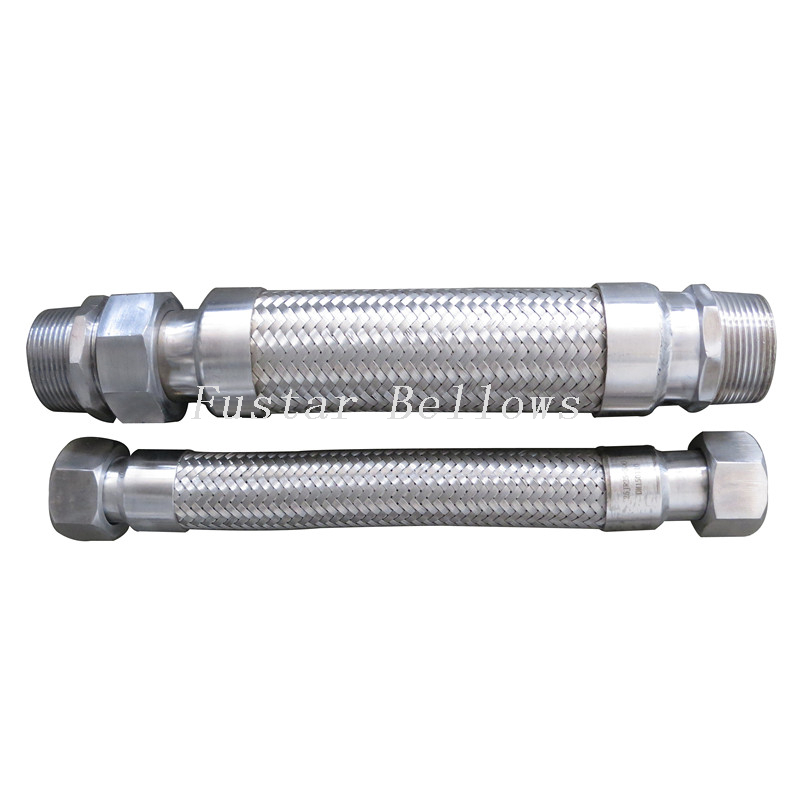

螺纹接头金属软管,供应尺寸范围DN6(1/4") - DN100(4")
我公司于1995年引进了12条波纹管自动焊接生产线,生产高精度螺纹式金属软管。
螺纹式金属软管外层不锈钢网套是金属编织软管安装在压力管道中的主要承压件,同时对金属软管起保护作用,根据管道中的压力大小及应用场所,可选择一层或多层的不锈钢丝或钢带进行是由按一定的参数编织而成,形成耐高压金属软管,我公司生产的金属编织软管压力范围一般为PN0.6-25.0MPa。不锈钢网套主要有钢丝网套与钢带网套两种类型。
规格&结构
标准直径:DN6~DN100
波纹管壁厚:0.2mm~0.4mm
适用压力:PN≤4.0MPa
适用温度: -196℃ ~ + 600℃
介质:油,水,气体,化学液体等
材质:波纹管,网套----不锈钢SS304,SS316L,SS321
螺纹接头----不锈钢SS304,SS316L,SS321,碳钢
推荐长度:300mm,400mm,500mm,600mm,1000mm,2000mm,
螺母螺母连接形式:
A,两端内螺纹
B,一端外螺纹,另一端内螺纹+外配
C, 两端外螺纹

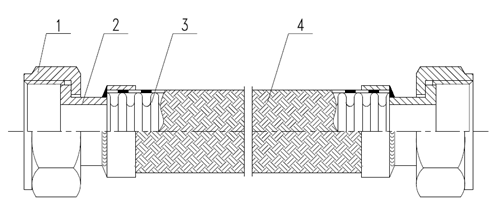

A.两端内螺纹金属软管图纸 | |||
序号 | 名称 | 材料 | 备注 |
1 | 内螺纹螺母 | 不锈钢/碳钢 | NPT / BSP |
2 | 平口 | SS304 / SS316 | 平口/球头/喇叭 |
3 | 波纹管 | SS304 / SS316L / SS321 | 环形波/螺旋波 |
4 | 网套 | SS304 | 1/2/3层 |

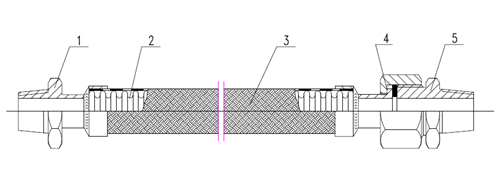

B.一端外螺纹,另一端内螺纹+外配金属软管图纸 | |||
序号 | 名称 | 材料 | 备注 |
1 | 外螺纹接头 | 不锈钢/碳钢 | NPT / BSP |
2 | 波纹管 | SS304 / SS316L / SS321 | 环形波/螺旋波 |
3 | 网套 | SS304 | 1/2/3层 |
4 | 内螺纹接头 | 不锈钢/碳钢 | NPT / BSP |
5 | 外配 | 不锈钢 | ---------- |
C.两端外螺纹金属软管 | |||
序号 | 名称 | 材质 | 备注 |
1 | 外螺纹接头 | 不锈钢/碳钢 | NPT / BSP |
2 | 波纹管 | SS304 / SS316L / SS321 | 环形波/螺旋波 |
3 | 网套 | SS304 | 1/2/3层 |
螺纹接头金属软管的特点
1. 减少管道的安装应力;
2. 补偿管道额定位置移动;
3. 吸收管路系统的振动。
螺纹金属软管的应用
不锈钢螺纹金属软管普遍适用于所有流体,气体介质以及可泵送固体物质通过的管道系统,如有需要,也可使用PTFE作为内衬防止强腐蚀介质与不锈钢波纹管内壁直接接触,抗腐蚀,增强使用寿命。
