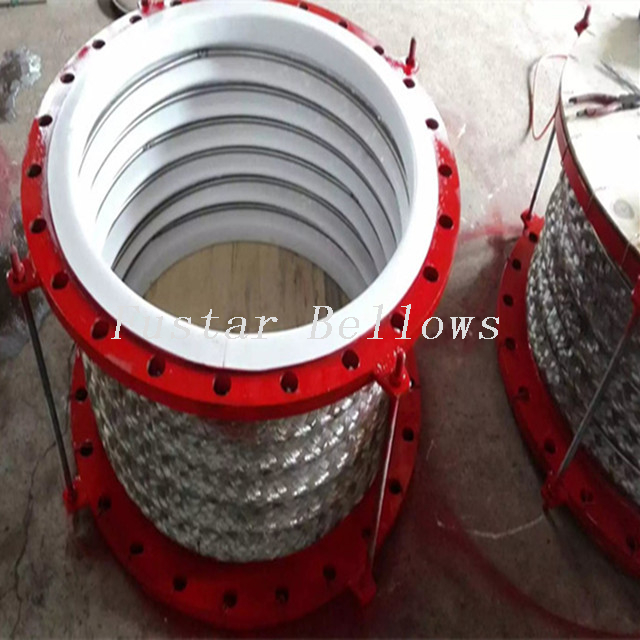

化工业304不锈钢网套衬PTFE膨胀节
|  |

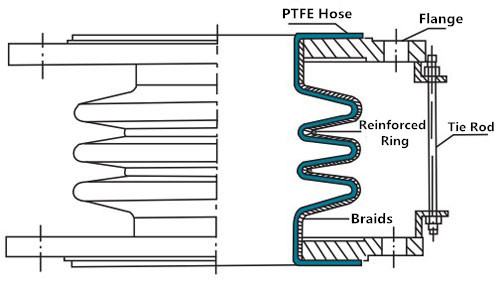

| 不锈钢网套PTFE膨胀节 | 结构图 |
技术参数
| 规格 DN mm | 三波 补偿能力 | 允许的工作压力 | 3 波长 mm | 连接法兰尺寸 | ||||||||
| 轴向 △X mm | 横向 △Ymm | 角向 △θ mm | 内压 | 负压 | PN0.6Mpa | PN1.0Mpa | ||||||
| 02-1 | 02-2 | TF02-1 | TF02-2 | 02-1 | k | N-M | k | N-M | ||||
| 25 | 12 | 8 | 10 | 20 | 0.6 | 0.7 | 57 | 65 | 75 | 4-M10 | 85 | 4-M12 |
| 32 | 14 | 12 | 16 | 20 | 0.6 | 0.7 | 52 | 70 | 90 | 4-M12 | 100 | 4-M16 |
| 40 | 17 | 14 | 18 | 20 | 0.55 | 0.6 | 47 | 75 | 100 | 4-M12 | 110 | 4-M16 |
| 50 | 20 | 17 | 22 | 20 | 0.55 | 0.6 | 43 | 82 | 110 | 4-M12 | 125 | 4-M16 |
| 65 | 22 | 20 | 26 | 20 | 0.55 | 0.6 | 38 | 88 | 130 | 4-M12 | 145 | 4-M16 |
| 80 | 24 | 24 | 32 | 20 | 0.5 | 0.6 | 33 | 92 | 150 | 4-M16 | 160 | 8-M16 |
| 100 | 26 | 25 | 33 | 20 | 0.5 | 0.6 | 28 | 95 | 170 | 4-M16 | 180 | 8-M16 |
| 124 | 29 | 25 | 33 | 20 | 0.4 | 0.5 | 24 | 105 | 200 | 8-M16 | 210 | 8-M16 |
| 150 | 32 | 20 | 26 | 20 | 0.4 | 0.5 | 18 | 115 | 225 | 8-M16 | 240 | 8-M20 |
| 200 | 40 | 20 | 26 | 20 | 0.35 | 0.4 | 17 | 125 | 280 | 8-M16 | 295 | 8-M20 |
| 250 | 42 | 20 | 27 | 15 | 0.3 | 0.35 | 14 | 135 | 335 | 12-M16 | 350 | 12-M20 |
| 300 | 44 | 20 | 27 | 15 | 0.3 | 0.35 | 13 | 145 | 395 | 12-M20 | 400 | 12-M20 |
| 350 | 46 | 20 | 27 | 15 | 0.2 | 0.25 | 13 | 150 | 445 | 12-M20 | 460 | |
| 400 | 46 | 20 | 27 | 15 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-M22 |
| 450 | 48 | 12 | 16 | 15 | 0.1 | 0.1 | 11 | 180 | 550 | 16-M20 | 565 | 20-M22 |
| 500 | 48 | 12 | 16 | 15 | 0.08 | 0.1 | 11 | 200 | 600 | 20-M24 | 620 | 20-M27 |
| 600 | 49 | 12 | 16 | 15 | 0.05 | 0.06 | 10 | 220 | 705 | 24-M24 | 725 | 20-M27 |
| 700 | 50 | 12 | 16 | 15 | 0.05 | 0.06 | 10 | 240 | 810 | 24 M27 | ---- | ------ |
| 800 | 50 | 10 | 13 | 15 | 0.05 | 0.06 | 10 | 260 | 920 | 24 M27 | ---- | ------ |
| 900 | 50 | 10 | 13 | 15 | 0.03 | 0.035 | 9 | 280 | 1020 | 24 M27 | ---- | ------ |
| 1000 | 52 | 10 | 13 | 15 | 0.03 | 0.035 | 9 | 300 | 1120 | 28-M27 | ---- | ------ |
| 1200 | 52 | 8 | 10 | 15 | 0.03 | 0.035 | 7 | 320 | ---- | ------ | ---- | ------ |
| 1400 | 54 | 8 | 10 | 15 | 0.02 | 0.025 | 7 | 340 | ---- | ------ | ---- | ------ |
| 1600 | 54 | 8 | 10 | 15 | 0.01 | 0.01 | 7 | 360 | ---- | ------ | ---- | ------ |
304不锈钢网PTFE膨胀节的特点
1. PTFE性能：耐腐蚀，可以承受所有强酸（熔融碱金属，氟化物介质和氢氧化钠除外> 300℃），强氧化剂，还原剂和各种有机溶剂的影响;
2. 未燃的：氧气指数限制<90;
3. 应用：用于消除气候变化或其他原因引起的管道容器的拉伸或位移;或用作缓冲安装在泵或其他高频机械的进出口处，以减少和消除振动;
4. 抗绝缘;
5. 润滑：在塑料中具有最小的摩擦系数，是理想的无油润滑材料;
6. 表面不粘;
7. 耐高低温：工作温度范围-100〜220℃。
8. 优越性能：良好的耐腐蚀性，降低企业成本;
9. 耐老化，抗辐射，低渗透：即使在空气中长期暴露，表面和性能也保持不变。
应用领域
化工 酸 核能
涂料 溶剂 船舶
生物制药 酿酒 石化
食品 钢厂 纺织
蒸汽 造纸 汽车
油罐管 印染 塑料
焦油沥青 化妆品 橡胶
饮用水 药品 生化药剂
